電車瓷絕緣子
電車瓷絕緣子
Low-voltage porcelain insulators
概述：
用于電車線路和吊車滑觸線上，作絕緣及固定導電部分用。其安裝使用地點的周?chē)h(huán)境溫度為-40℃~+40℃，海拔不超過1000m。
絕緣子按結構型式分為懸掛式和瓷環式，懸掛式絕緣子在使用時還要膠裝不同形式的附件。
技術標準：
JB/T 10585.4-2006 《低壓電力線路絕緣子 第4部分：電車線路用絕緣子》
型號說明：
W——電車線路用絕緣子；
X——懸掛式；
H——瓷環式；
“－”后數字為順序號。

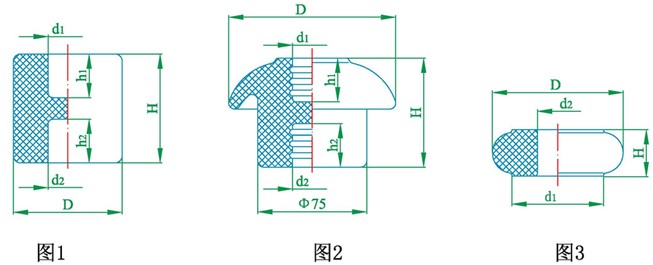

技術參數表
|
產品
型號 |
圖
號 |
主要尺寸 mm |
機械破壞負荷
不小于 kN |
工頻電壓
不小于kV |
重量
kg |
|
H |
h1 |
h2 |
D |
d1 |
d2 |
拉伸 |
彎曲 |
干閃 |
濕閃 |
|
WX-01 |
1 |
75 |
30 |
30 |
75 |
27 |
27 |
5 |
2 |
30 |
10 |
0.9 |
|
WX-02 |
2 |
75 |
30 |
30 |
115 |
27 |
27 |
5 |
2 |
35 |
13 |
1.0 |
|
WH-01 |
3 |
25 |
— |
— |
65 |
— |
23 |
— |
— |
— |
— |
0.32 |
|
WH-02 |
3 |
32 |
— |
— |
90 |
— |
28 |
— |
— |
— |
— |
0.50 | |
