針式瓷絕緣子-針式瓷瓶

概述：

    針式絕緣子是高壓輸配電線路中最老的一種絕緣子。由于其制造簡單、成本低、安裝簡便且能減小桿塔高度（因絕緣子直立安裝，接地部分在下）而廣泛用于三相電力系統標稱電壓6～35kV、頻率不超過100Hz的普通地區、污穢地區的高壓架空電力線路中，作絕緣和支持導線用。

    針式絕緣子由絕緣件和鋼腳所組成，是用固定在絕緣體內部的鋼腳把絕緣件剛性地安裝在支持結構上去的一種剛性絕緣子。絕緣體可由一個或彼此永久地連接在一起的多個絕緣零件構成。瓷絕緣子的絕緣件為瓷件，表面一般上棕釉或白釉。瓷件和腳的固定可以是可分離的，也可以是永久性的（具有膠裝腳的針式絕緣子)。

    絕緣子按結構形式分為：膠裝式和鋅套螺紋連接式兩種。膠裝式是瓷件直接膠裝水泥與腳連接，鋼腳膠入瓷件部分壓有深槽，以防鋼腳松動，鋼腳頂端與瓷件之間墊有彈性襯墊。鋅套螺紋連接式是瓷件內孔先通過水泥膠裝以鋅螺套，再靠此螺套螺紋與鋼腳連接。鋅螺套有緩沖作用，也便于更換瓷件。也有采用靠瓷螺紋機械連接的。

    GB1000-1981標準中規定的老型號針式瓷絕緣子按額定電壓分為6、10、15、20、35kV五級。每種按鋼腳型式又分為鐵擔直腳和木擔直腳兩種規格。

    GB/T1000.2-1988標準中規定的新型號針式瓷絕緣子額定電壓均為10kV，按適用的環境條件分為：普通型、加強絕緣1型（中污型）、加強絕緣2型（特重污型）三種。

    為減輕無線電干擾，還設有（側槽以上部位上半導電釉的，型號中有字母“B”的）邊緣釉絕緣子。

    技術標準：

    GB/T 1001.1-2003 《標稱電壓高于1000V的架空線路絕緣子第1部分：交流系統用瓷或玻璃絕緣子元件——定義、試驗方法和判定準則》

    GB/T 1000.2-1988 《高壓線路針式瓷絕緣子 尺寸與特性》

    GB 1000-81 《高壓線路針式瓷絕緣子》

    型號說明：

    GB 1000-1981標準規定：

        P——針式絕緣子；

        “—”后數字為額定電壓，kV；

        T——鐵擔；

        M——木擔。

    GB/T 1000.2-1988標準規定：

        P——普通型針式絕緣子；

        PQ1——加強絕緣1型（中污型）針式絕緣子；

        PQ2 ——加強絕緣2型（特重污型）針式絕緣子；

        “—”后數字為額定電壓值，kV；

        B——瓷件側槽以上部位，除承燒面外，全部上半導體釉；

        T——帶腳，鐵擔；

        L——不帶腳，瓷件與腳螺紋連接；

        LT——帶腳，瓷件與腳螺紋連接，鐵擔；

        T后數字16、20表示下端螺紋直徑。

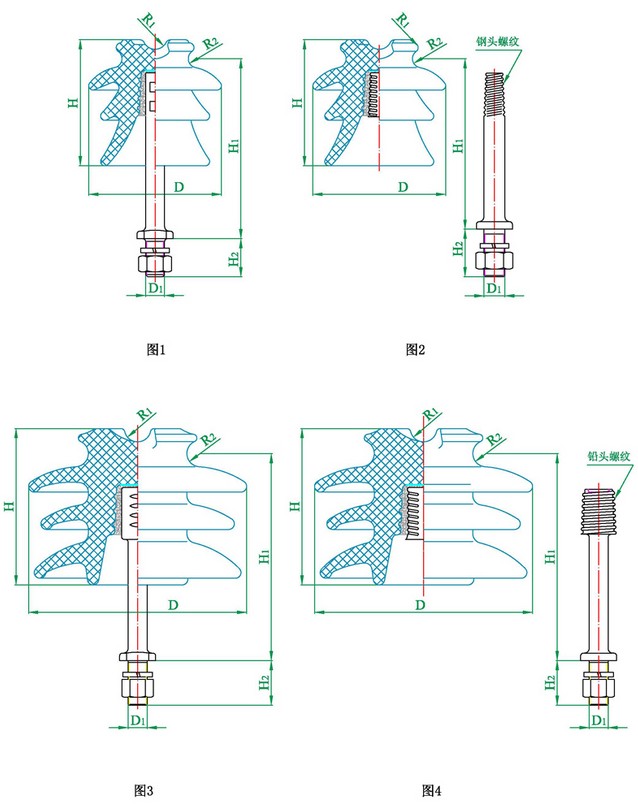

技術參數表（螺栓可以根據客戶要求加工訂做）

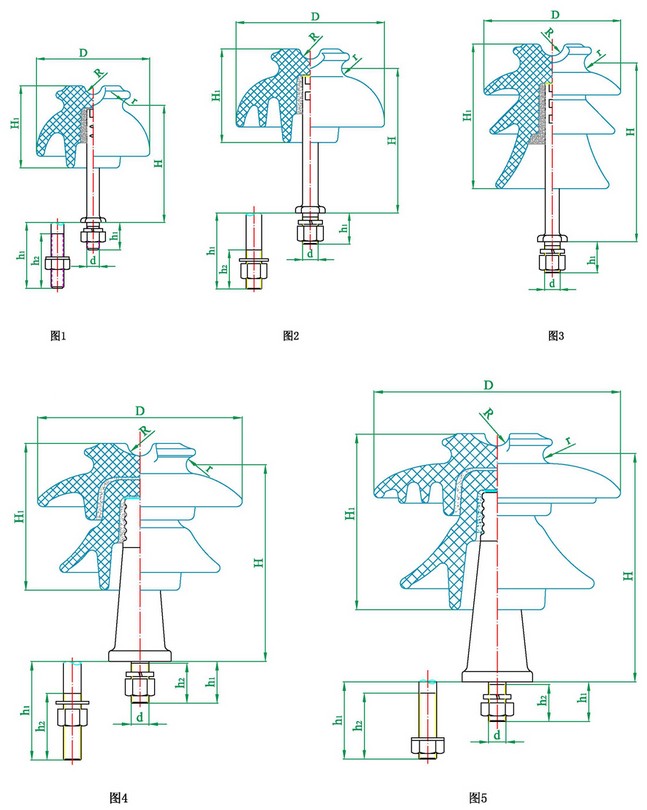

技術參數表2（螺栓可以根據客戶要求加工訂做）
