您的位置是--FEG-12/5防雷支柱絕緣子（復合、瓷質、防?。?/td>
| |
|

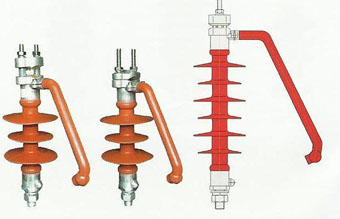

FEG-12/5防雷支柱絕緣子（復合、瓷質、防弧）

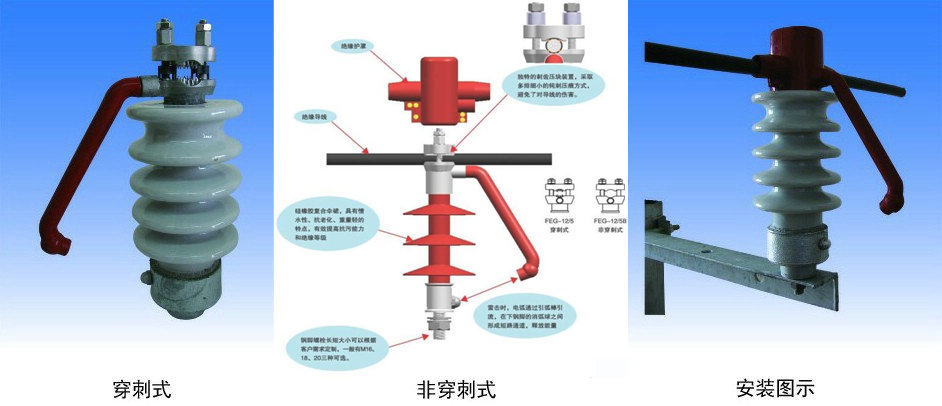

 FEG-12/5防雷支柱絕緣子（復合型/瓷質型，穿刺式/非穿刺式）
一、 概述
10KV輸配電線路系電力系統中最常用的電壓等級線路，由于10KV線路的絕緣水平普遍較低，難以承受直擊雷或感應雷的作用，不僅在雷直擊導線和塔頂時會閃絡起跳閘，而且在雷電擊中周邊的樹木或建筑時，因感應電壓過高也會導致閃絡，絕緣層被擊穿，接續的工頻電弧在此處燃燒，在極短的時間內導線就會被燒斷。目前我國各大、中城市10KV配電線路采用絕緣導線做為架空配電線路的愈來愈多，有效地解決了裸導線難以解決的走廊和安全問題，與地下電纜相比具有投資省，建設快的優點，但也帶來了一些新的技術問題，其中之一就是絕緣導線運行中的雷擊斷線，雷擊斷線已成為電力系統面臨的一個安全難題。為了解決現有技術存在的缺陷，我公司新研制和開發的防雷產品有FEG-12/5型高壓防雷針式復合絕緣子(分穿刺和非穿刺式兩種)型高壓跌落式防雷保護器等。以上新產品都具有防雷保護功能。這些防雷新產品性能可靠，安裝施工方便，投資少，收獲大，為電力部門提供了更經濟、更安全、更有效的途徑。
二、使用條件
1、環境溫度：-40℃～50℃
2、海拔高度不超過：1500m海拔
3、最大風速：35m/s
4、地震烈度：8級
三、型號說明
FEG - 12 / 5
彎曲強度：kN
額定電壓：kV
防雷支柱絕緣子
四、主要技術參數
|
型號規格 |
絕緣導線截面
mm2 |
雷電全波沖擊耐受電壓（峰值）KV |
1min 工頻耐受電壓（有效值）KV |
工頻電弧電流（有效值）KA |
額定彎曲耐受負荷
KN |
最小公稱爬距
mm |
備注 |
|
干 |
濕 |
|
FEG-12/5 |
50/300 |
75 |
50 |
42 |
12.5 |
5 |
400 |
穿刺型 |
|
FEG-12/5C |
50/300 |
75 |
50 |
42 |
12.5 |
5 |
400 |
非穿刺型 |
FFLW-(12-24)高壓針式復合穿刺式(非穿刺式)防弧絕緣子
一、概述
FFLW-12/5T20穿刺式（非穿刺式）防弧絕緣子是一種新型組合式結構的產品。國內外現在配電線路上廣泛地應用了絕緣導線，但是絕緣導線先天不足的耐雷水平，在遭受雷擊時，容易發生斷線事故。本產品是新型組合式結構的二合一穿刺式防弧絕緣子，其復合絕緣子有很好的絕緣性能和防污穢水平，可適用于10KV架空電力線路中絕緣和支持導線用，而且還具有防止10KV架空絕緣導線雷擊斷線的保護功能。本產品還具有為防止導線因熱脹冷縮而移動的移動壓塊和穿刺式的刺齒構造，安裝施工方便可靠，不需剝開絕緣層，可避免線芯進水和腐蝕。
二、型號規格
|
型號規格 |
絕緣導線截面mm2 |
額定電壓kv |
額定彎曲耐受負荷kN |
結構高度mm |
絕緣距離mm |
最小公稱爬電距離mm |
雷電全波沖擊耐受電壓（峰值）kV |
1min工頻耐受電壓（有效值）kV |
備注 |
|
FFLW-12/5T20 |
70/240 |
12 |
5 |
255 |
160 |
380 |
75 |
40 |
穿刺式 |
|
FFLW-12/5T20 |
70/240 |
12 |
5 |
255 |
160 |
380 |
75 |
40 |
非穿刺式 |
|
FFLW-24/5T20 |
70/240 |
24 |
5 |
380 |
286 |
700 |
160 |
95 |
穿刺式 |
|
FFLW-24/5T20 |
70/240 |
24 |
5 |
380 |
286 |
700 |
160 |
95 |
非穿刺式 |
|
|
|
