熔斷器-跌落式熔斷器
復合/瓷絕緣高壓跌落式熔斷器
Composite/Porcelain insulation high voltage falling-down type fuse
概述：
用于額定電壓10kV電力系統中線路及戶外變壓器等設備的短路保護與過電流保護。
使用條件：
1、海拔不超過1000m；
2、環境溫度-40℃~+40℃；
3、安裝場所應無易燃、易爆危險品，無化學腐蝕及劇烈震動。
技術標準：
GB 15166.1~5 -1994 《交流高壓熔斷器》
型號說明：
R——瓷絕緣高壓跌落式熔斷器；
HR——復合絕緣高壓跌落式熔斷器；
W——表示戶外；
W后數字為設計序號；
“－”后數字為額定電壓值，kV；
“/”后數字為額定電流值，A。
常用規格型號技術參數表
|
產品型號 |

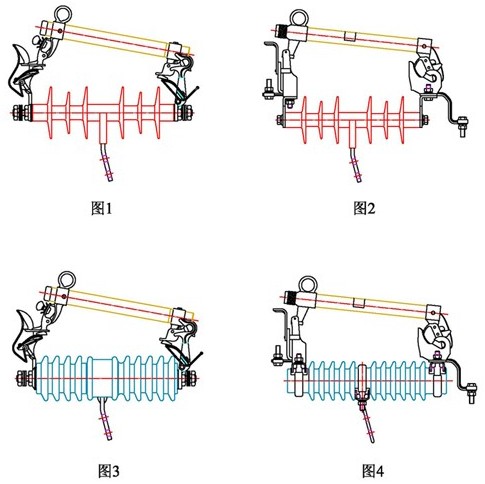

圖號 |
額定電壓
kV
（有效值） |
額定電流
A
（有效值） |
額定開斷
容量
MVA |
工頻干耐受
電壓 kV
不小于 |
工頻濕耐受
電壓 kV
不小于 |
雷電沖擊耐受電壓 kV （峰值） |
重
量
kg |
|
相對地 |
斷口 |
|
HRW3-10/100 |
1 |
10 |
100 |
100 |
60 |
43 |
100 |
125 |
2.5 |
|
HRW3-10/200 |
1 |
10 |
200 |
100 |
60 |
43 |
|
|
|
|
HRW11-10/100 |
2 |
10 |
100 |
100 |
60 |
43 |
100 |
125 |
2.6 |
|
HRW11-10/200 |
2 |
10 |
200 |
100 |
60 |
43 |
|
|
|
|
RW3-10/100 |
3 |
10 |
100 |
100 |
45 |
34 |
75 |
90 |
7.1 |
|
RW3-10/200 |
3 |
10 |
200 |
100 |
45 |
34 |
|
|
7.1 |
|
RW11-10/100 |
4 |
10 |
100 |
100 |
45 |
34 |
75 |
90 |
7.2 |
|
RW11-10/200 |
4 |
10 |
200 |
110 |
45 |
34 |
|
|
|
|
RW7-10/100 |
|
10 |
100 |
110 |
42 |
|
|
|
6.2 |
|
RW7-10/200 |
|
10 |
200 |
110 |
42 |
|
|
|
|
跌落式熔斷器規格型號 HRW3-10/100,HRW3-10/200,HRW7-10/100,HRW7-10/200，HRW9-10/100,HRW9-10/200，HRW11-10/100,HRW11-10/200，HRW12-10/100,HRW12-10/200，HRW10-10/100,HRW10-10/200,HRW11-10F/100,HRW11-10F/200,HRW12-10/100,HRW12-10/200,FPRWG5-35/100,FPRWG5-35/200，RW3-10/100, RW3-10/200, RW7-10/100, RW7-10/200，RW9-10/100,RW9-10/200，RW11-10/100,RW11-10/200，RW12-10/100,RW12-10/200，RW10-10/100,RW10-10/200,RW11-10F/100,RW11-10F/200,RW12-10/100,RW12-10/200, RW5-35/100, RW5-35/200
|
